Fiat 5000L: Agrandissement du coffre¸à bagages

Pour agrandir le coffre à bagages, consulter la description aux paragraphes " dépose de la plage arrière " et " basculement des sièges ".

Dépose de la plage arrière

Procéder comme suit :

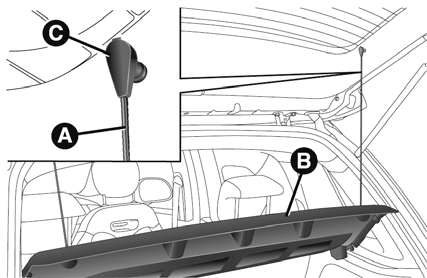

•  Dégager les extrémités des deux tirants a  Qui soutiennent la plage arrière b en extrayant les oeillets c des axes de support ;

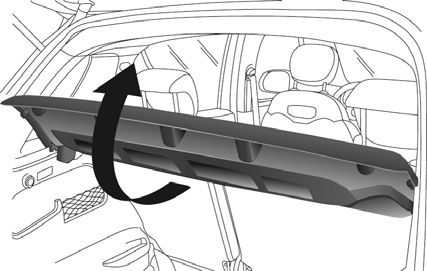

•  Soulever la partie arrière de la plage arrière en agissant tel qu'illustré en  ;

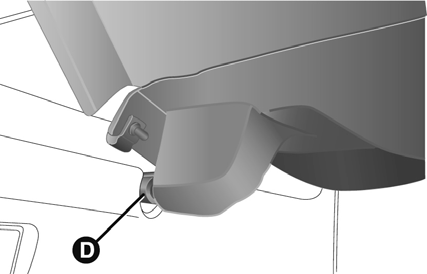

•  Dégager les axes d  Situés ¸à l'extérieur de la tablette, puis déposer la plage arrière b en la tirant vers le haut;
•  Après sa dépose, la plage arrière peut être placée transversalement dans le coffre ¸à bagages ou entre les dossiers des sièges avant et les coussins rabattus des sièges arrière (lorsque le coffre ¸à bagages a été complètement agrandi).

Rabattement des dossiers (agrandissement partiel)

Procéder comme suit :

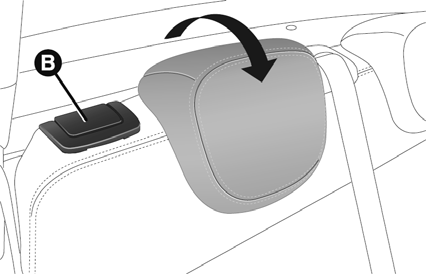

•  Baisser complètement les appuie-tête du siège arrière ;

• Déplacer latéralement les ceintures de sécurité en vérifiant que les sangles sont détendues correctement et pas entortillées ;

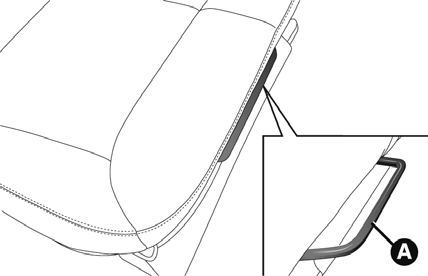

• En agissant sur le levier a , Régler le siège dans la position souhaitée ;

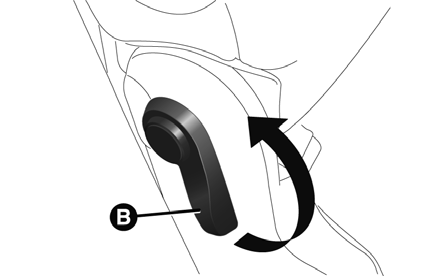

•  Soulever le levier b  Pour rabattre le dossier (voir ).

Note il est conseillé d'exécuter la manoeuvre de l'extérieur en utilisant la main gauche.

Rabattement du dossier

Pour ramener le dossier dans la position d'utilisation normale, soulever le levier b  Puis soulever le dossier.

Attention Veiller à ce que le dossier soit correctement accroché sur les deux côtés pour qu'en cas de freinage brusque, le dossier ne puisse être projeté en avant et heurter les éventuels passagers.

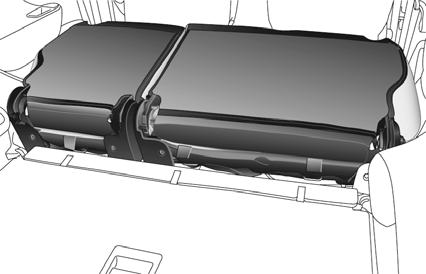

Rabattement des dossiers et des sièges (agrandissement total)

Procéder comme suit :

•  Baisser complètement les appuie-tête du siège arrière ;
• Déplacer latéralement les ceintures de sécurité en vérifiant que les sangles sont détendues correctement et pas entortillées ;

• En agissant sur le levier a , Régler le siège en position " entièrement avancée " pour obtenir l'agrandissement maximum du coffre à bagages (en respectant la position souhaitée pour les sièges avant) ;

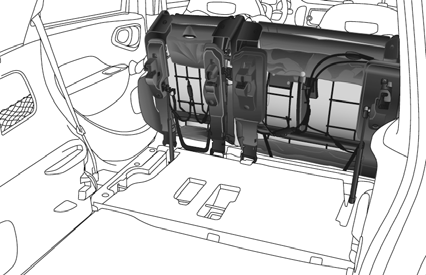

•  Soulever le levier de décrochage b  Pour rabattre la partie gauche ou droite du dossier : le dossier et le coussin seront rabattus automatiquement vers l'avant (voir ). Si nécessaire, accompagner le dossier dans la première partie du rabattement.

Note il est conseillé d'exécuter la manoeuvre de l'extérieur en utilisant la main gauche.

Avant de rabattre complètement le dossier du siège, enlever tous les objets qui s'y trouvent.

Attention Ne pas actionner le siège s'il y a un enfant sur le même siège ou assis sur le siège enfant.

Remise en place du siègear

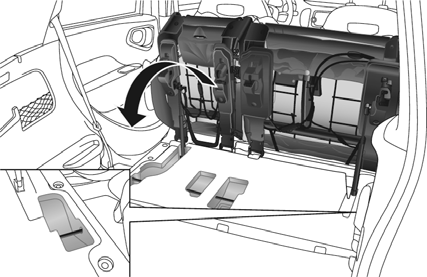

Pour repositionner le siège arrière, pousser vers l'arrière le dossier tel qu'indiqué en  Et l'accrocher (le positionnement correct est signalé par un déclic de verrouillage).

Attention Veiller à ce que le dossier soit correctement accroché sur les deux côtés pour qu'en cas de freinage brusque, le dossier ne puisse être projeté en avant et heurter les éventuels passagers.

Remise en place du dossier

Pour ramener le dossier dans la position d'utilisation normale, soulever le levier b  Puis soulever le dossier jusqu'à atteindre la position d'accrochage verticale.
